利用Arduino幫我們玩遊戲吧！自動按鍵

在一場激烈征戰的同時，我總是會希望有多一隻手，可以幫我按按鈕！

這個項目起源是這樣來的，我們家的小孩都喜歡玩線上遊戲。
現在的線上遊戲，講求自由度！所以各式各樣的招式，經過你的巧手分配後，有可能就會產生不一樣的結果。（有時可以逆轉勝啊！）




因此我就想到這個軟體X-Mouse Button Control
它可以設定巨集，可以依照你的想法，把按鍵排列組合一一輸出，
不過Lag總是成為壓死玩家的關鍵因素，當然也會影響這個軟體，輸出不聽使喚～

前一陣子玩Arduino剛好有玩到keyboard這個功能，因此這裡就來試試，用Arduino當成我的外掛鍵盤。

Arduino有兩種玩法

1. 使用Arduino R3 的 UFD模式來模擬成電腦
2. 使用Arduino Leonardo 或是 Arduino Micro / Pro Micro 的板子來執行keyboard程式

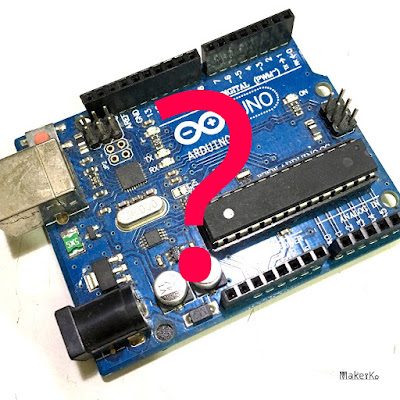

第一種方式，我手上的板子一直測試不成功，不知道為什麼？
可以進入UDF但是沒有輸出反應！？弄半天我就放棄了

（時間應該留給我們的idea上，而不是浪費在故障排除啊！）

所以我直接使用第二種方式，先買了一塊Pro Micro直接來玩。

（反正日後不玩了，還可以作為其他使用，完全不浪費！）

**如果你不想思考 怎麼寫sketch可以參考我的，直接拿去改，或是直接用，在最下面！**



思考需要什麼功能？

• 要可以各自設定各個按鈕間的間隔時間（需要一個選單是專門設定時間）
• 要可以設定要輸出哪個字（需要一個選單是專門設定文字）
• 要可以設定輸出幾個字後才停止（需要一個選單是專門設定字數）

▼綜合以上，所以需要三個選單+一個主要畫面

遇到的問題點

▲第一個遇到的困難就是，為什麼編譯不過？編寫規範明明都依照標準走！

（已經加入了keyboard程式庫，還是提醒說找不到？ 一度懷疑是否為軟體問題）

原來是設定對應的板子，沒有先切換到Micro / Leonardo 所以編譯就失敗（IDE這麼聰明啊）

▲第二個遇到的問題，因為我想邊玩遊戲邊設定，所以我可能需要一個LCD來顯示現在的狀態。

但是怎麼輸出到UNO上面明明就正常，反之接到Pro Micro就失敗了呢？
原因在於1602LCD程式庫！
故障排除了三天，發現程式庫有問題，後來找到這個程式庫可以正確驅動。




第三個問題是，怎麼輸出第一個招式後，第二、第三卻使不出來，有時候又可以？？
原來這就是lag造成的問題，若要解決，應該蠻簡單，連續送出單一個按鍵碼三次即可
（就好像你狂按某個按鍵一樣.....答答答答！！！！）



硬體實做

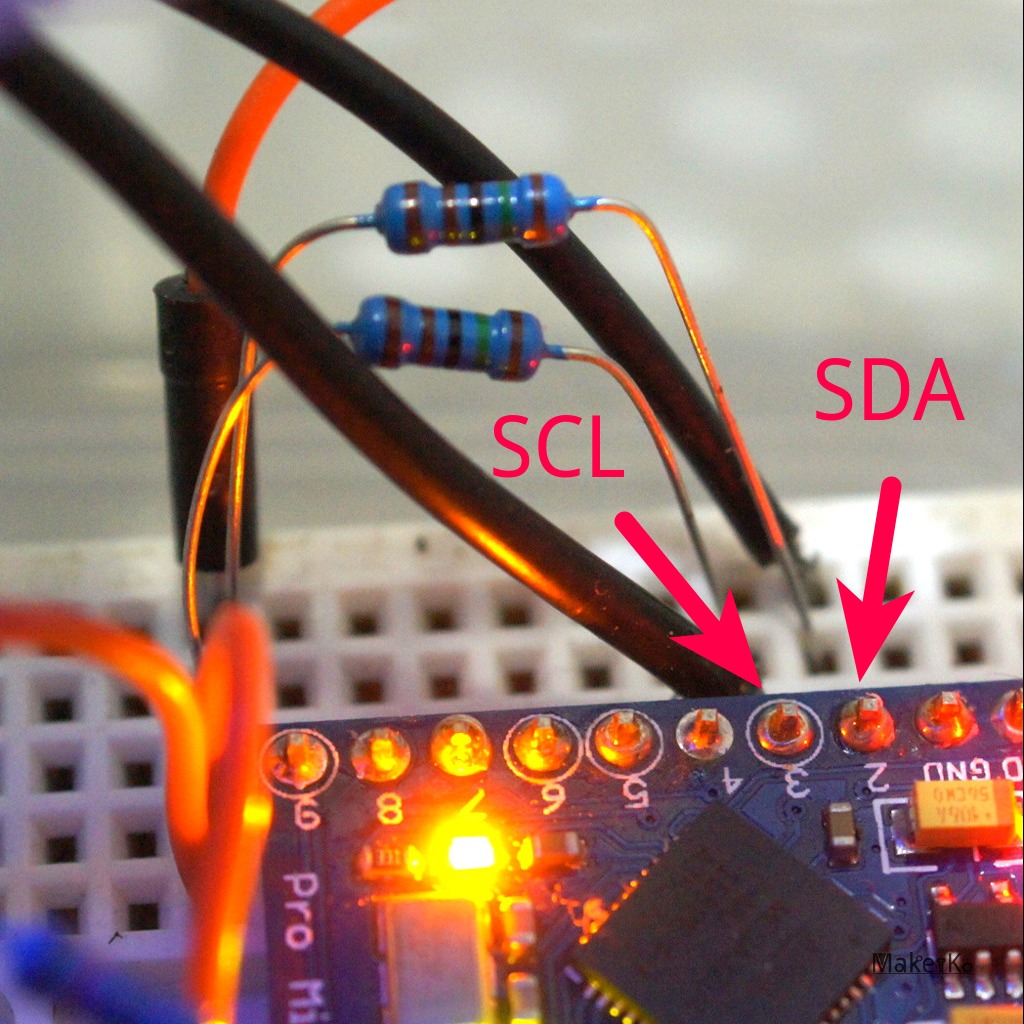

▼首先把i2c版本的 LCD線插入Arduino上，基本上有四條 正極 負極 SDA SCL

▼插入對應的腳位是 2(SDA) 3(SCL)

▼按鈕則必須先焊接在洞洞板上，其實若是使用麵包板的朋友，也可以直接插在麵包板上即可使用。

▼按鈕依序插入10 16 14 15號腳位（我的電路採用下拉電阻接法，下拉電阻是什麼？）

Play~

▼現在你只要把sketch載到Arduino上就ok啦！

▼好像真的還不錯呢！

注意以下事項：

1. 板子必須是 Micro / Leonardo才能執行（因為晶片的關係）
2. 上傳前，先確認好你的IDE是否有選到Micro / Leonardo的板子類別，設定正確才能成功
3. 準備好1602 LCD 插入 2(SDA) 3(SCL)腳位
4. 準備好四顆按鈕 分別插入 10 16 14 15腳位

**附記
下拉電阻：主要用意是用於，當某個晶片的金屬針腳懸空時，可能會因為靜電或是電磁波關係，影響金屬腳上面的電壓，產生變化，但這不是我們要的結果。

使用一隻阻抗比較高的電阻，來把金屬腳導引到負極，所以就算針腳上有電也會慢慢流失，保持為低壓的狀態。

一般使用 10k歐姆 或 100k歐姆

檔案下載

• sketch 下載後使用Arduino IDE打開，並接好板子按下上傳即可。

需要的費用(以下為約略計算)

• Arduino Pro Micro*1 =250元
• 1602 LCD*1 （建議選擇i2C版本）＝80元
• i2c的模組＝50元
• 微動按鍵*4 （可以依照個人喜好選擇）＝4顆*1元 ＝4 元
